Dettagli:
|
| Materiale: | inossidabile | colore: | superficie nera |
|---|---|---|---|
| Marchio: | Jerryborg | Funzione: | Dispositivo anti-collizione per le operazioni STS |
| Certificazione della società di classificazione: | BV, CCS, ABS, GL, LR, DVN, SGS, KR, RINA | Garanzia: | 12 mesi |
| Pacco: | Customizd | Produttori OEM: | Permesso |

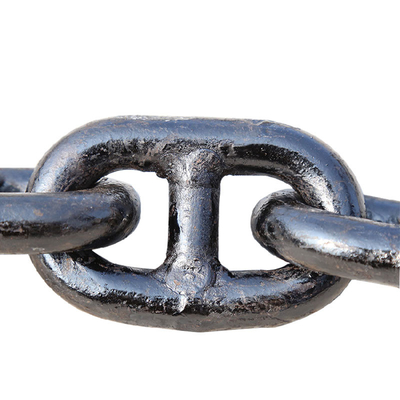

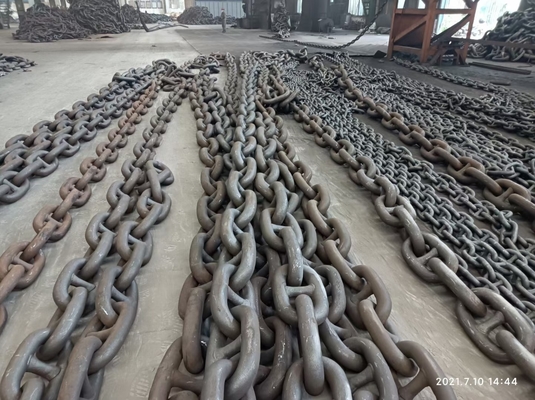

| Evidenziare: | catena di ancoraggio a legame a spillo,catena di ancoraggio navale,catena di ancoraggio di barca |
||
Vantaggi
Catena attraverso le boe
Le boe a catena hanno una struttura di distribuzione del carico centrale in acciaio ultra pesante, costruita laminando schiuma di polietilene resistente.Questo resistente nucleo di polietilene assicura che la boa sia completamente auto-riparabile.
| JERRYBORG CATENA Attraverso le buie | ||||||||||||
| BUTTO | NET | BUTTO | Corpo | Corpo | In generale | Attraverso | ||||||
| Modello | BIOANZIA | Peso | Diametro | LUNGHEzza | LUNGHEzza | Diametro del tubo | ||||||
| LB | Peso totale | LB | Peso totale | FT | M | FT | M | FT | M | IN | MM | |
| JRB-20 | 2,000 | 907 | 1,257 | 570 | 3.7 | 1.1 | 5.5 | 1.7 | 7.0 | 2.1 | 13.0 | 330 |
| JRB-30 | 3,000 | 1,361 | 1,345 | 610 | 4.3 | 1.3 | 5.5 | 1.7 | 7.0 | 2.1 | 13.0 | 330 |
| JRB-40 | 4,000 | 1,814 | 1,488 | 675 | 4.5 | 1.4 | 6.2 | 1.9 | 7.7 | 2.4 | 13.0 | 330 |
| JRB-50 | 5,000 | 2,268 | 1,713 | 777 | 4.9 | 1.5 | 6.5 | 2.0 | 8.0 | 2.4 | 15.0 | 381 |
| JRB-60 | 6,000 | 2,722 | 1,852 | 840 | 5.1 | 1.6 | 7.0 | 2.1 | 8.5 | 2.6 | 15.0 | 381 |
| JRB-80 | 8,000 | 3,629 | 2,337 | 1,060 | 5.1 | 1.6 | 9.5 | 2.9 | 11.0 | 3.4 | 17.0 | 432 |
| JRB-90 | 9,000 | 4,082 | 2,556 | 1,159 | 5.6 | 1.7 | 8.6 | 2.6 | 10.0 | 3.1 | 17.0 | 432 |
| JRB-100 | 10,000 | 4,536 | 3,076 | 1,395 | 6.0 | 1.8 | 8.6 | 2.6 | 10.0 | 3.1 | 19.0 | 483 |
| JRB-120 | 12,000 | 5,443 | 3,440 | 1,560 | 5.8 | 1.8 | 10.6 | 3.2 | 12.0 | 3.7 | 19.0 | 483 |
Boi cilindrici
Le tabelle sono una guida preliminare e un controllo completo deve essere effettuato nell'ambito del processo di progettazione dei dettagli.
Le forze della catena sono correlate al carico di lavoro massimo in condizioni normali di attracco.
| JERRYBORG Boie cilindriche | ||||||||||
| BUTTO | BIOANZIA | BUTTO | Diametro | Altezza | LAVORO | |||||
| Modello | NET | Peso | In generale | In generale | Cargo | |||||
| LBS | Peso totale | LBS | Peso totale | FT | M | FT | M | LBS | Tonnellate | |
| JRB-10 | 100 | 45 | 55 | 25 | 1.3 | 0.4 | 2 | 0.6 | 5,000 | 2.3 |
| JRB-20 | 200 | 90 | 65 | 29 | 1.5 | 0.5 | 2.5 | 0.8 | 5,000 | 2.3 |
| JRB-30 | 300 | 136 | 90 | 41 | 1.7 | 0.5 | 2.7 | 0.8 | 5,000 | 2.3 |
| JRB-50 | 500 | 227 | 130 | 59 | 2.0 | 0.6 | 2.0 | 0.6 | 7,500 | 3.4 |
| JRB-100 | 1,000 | 454 | 200 | 91 | 2.4 | 0.7 | 4.0 | 1.2 | 10,000 | 4.5 |
| JRB-150 | 1,500 | 680 | 240 | 109 | 2.7 | 0.8 | 5.0 | 1.5 | 10,000 | 4.5 |
| JRB-200 | 2,000 | 907 | 440 | 200 | 3.1 | 0.9 | 5.2 | 1.6 | 20,000 | 9.1 |
| JRB-250 | 2,500 | 1,134 | 600 | 272 | 3.5 | 1.1 | 5.5 | 1.7 | 20,000 | 9.1 |
| JRB-300 | 3,000 | 1,361 | 800 | 363 | 4.0 | 1.2 | 6.0 | 1.8 | 20,000 | 9.1 |
| JRB-400 | 4,000 | 1,814 | 970 | 440 | 4.5 | 1.4 | 6.2 | 1.9 | 40,000 | 18.0 |
| JRB-500 | 5,000 | 2,268 | 1,320 | 599 | 4.7 | 1.5 | 6.2 | 1.9 | 40,000 | 18.0 |
| JRB-600 | 6,000 | 2,722 | 1,740 | 789 | 5.0 | 1.6 | 6.6 | 2.0 | 40,000 | 18.0 |
Catena di ancoraggio
Le boe pick-up sono dotate di una struttura di distribuzione del carico centrale in acciaio ultra pesante, costruita laminando schiuma di polietilene resistente.Questo resistente nucleo di polietilene assicura che la boa sia completamente auto-riparabile.
| JERRYBORG BUYES di prelievo | ||||||
| Tipo di boa | Capacità di galleggiamento (kg) | Lunghezza del corpo (mm) | Lunghezza complessiva (mm) | Diametro (mm) | SWL (t) |
Peso in aria (kg) |
| JRB 90 | 90 | 665 | 1000 | 515 | 1.2 | 42 |
| JRB 225 | 225 | 914 | 1570 | 690 | 16 | 120 |
| JRB 400 | 400 | 914 | 1570 | 900 | 16 | 155 |
| JRB 800 | 800 | 914 | 1570 | 1150 | 16 | 180 |
| JERRYBORG BUOIE di barriera | ||||
| Articolo |
Diametro interno (mm) |
Diametro esterno (mm) |
Distanze (mm) |
Distanze di navigazione (kg) |
| JRB250*600 | 250 | 600 | 22 | |
| JRB300*600 | 65/85/110/125 | 300 | 600 | 35 |
| JRB360*410 | 50 | 360 | 410 | 35 |
| JRB360*450 | 50 | 360 | 450 | 35 |
| JRB300*1000 | 30 | 300 | 1000 | 60 |
| JRB300*1070 | 125 | 300 | 1000 | 50 |
| JRB500*750 | 60 | 500 | 750 | 90 |
| JRB450*900 | 150 | 450 | 900 | 120 |
| JRB460*900 | 175 | 450 | 900 | 120 |
| JRB500*800 | 150/180/200/250 | 500 | 800 | 130 |
| JRB550*900 | 280 | 550 | 900 | 190 |
| JRB700*800 | 320/360 | 700 | 800 | 220 |
| JRB600*1000 | 30/110 | 600 | 1000 | 220 |
| JRB600*1000 | 300 | 600 | 1000 | 200 |
| JRB1000*1000 | 320/380 | 1000 | 1000 | 620 |
| JRB800*1100 | 30/60/400/500 | 800 | 1100 | 520 |
| JRB1100*1100 | 500 | 1100 | 1100 | 750 |
| JRB1100*1400 | 220 | 1100 | 1400 | 1200 |
| JRB1050*2000 | 800 | 1050 | 2000 |
1500 |
